Построение отрезков с использованием привязки объектной в Автокад.

Объектная привязка. Рис.1

В предыдущих сообщениях  мы строили отрезки, путем ввода координат с клавиатуры.  Либо просто щелкаем мышью в двух местах.  Потому что, если в чертеже уже есть построенные объекты, наиболее логичным будет, построение отрезков путем привязки к характерным точкам объектов. Поэтому этот способ и называется построение отрезков с использованием объектной привязки.

И так давайте настроим режим объектной привязки в AutoCAD. Для этого щелкнем в статусной строке на кнопку Привязка (OSNAP) правой кнопкой мыши из меню выберем

кнопку НАСТРОЙКА (Settings). Далее из диалогового  окна Режим рисования  (Drafting Settings) РИС. 1 Установите флажок  окно режима Квадрат (Quadrant). Далее необходимо  закрыть окно.

Этот режим объектной привязки мы используем для построения отрезков между двумя окружностями по касательной.

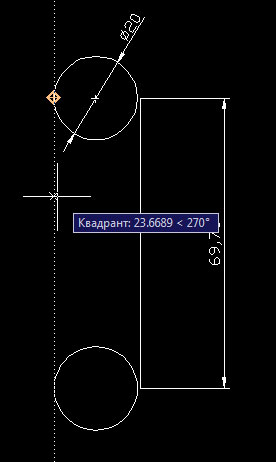

Процесс объектной привязки Рис. 2

1.       Для начала  построим в Автокад два круга на определенном расстояние (в принципе не важно, на каком расстояние) Рис. 2.

2.        Необходимо проверить, чтобы в нижней строке была нажата кнопка ПРИВЯЗКА.

3.         Для создания  отрезков, соединяющие два круга необходимо вызвать команду Отрезок (LINE). Команда попросит указать первую точку. Наведем курсор к квадрату первого круга. Захват  точки произойдет автоматически. Щелкнем левой кнопкой мыши, чтобы указать первую координату точки. Произойдет привязка к верхнему углу квадрата.

4.       Переместим курсор вниз  и привяжемся к нижнему квадрату круга и нажмем  левую кнопку мыши для указания координат конечной точки отрезка.

5.       Также построим и второй отрезок.
